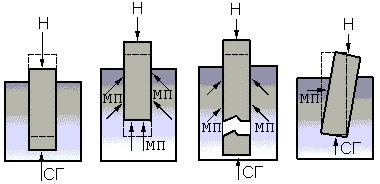

Деформации фундамента

1. Просадка фундамента
2. Выпучивание фундамента при заложении его выше уровня промерзания
3. Отрыв и выпучивание фундамента при заложении его ниже уровня промерзания
4. Боковой сдвиг фундамента
Н - нагрузка на фундамент СГ - сопротивление грунта МП - силы морозного пучения

Просадка фундаментов, т. е. постепенное опускание в грунт под действием вышерасположенных нагрузок, в малоэтажном домостроении явление относительно редкое. Обычно опорная площадь возводимых фундаментов, особенно ленточных, значительно превышает расчетную и на непросадочных грунтах почти всегда обеспечивает их стабильное состояние.

Чтобы не допустить деформации фундаментов на пучинистых грунтах, необходимо не только расположить их подошву ниже уровня промерзания грунтов и тем самым избавиться от непосредственного давления мерзлого грунта снизу, но надо также нейтрализовать касательные силы морозного пучения, действующие на боковые поверхности фундамента. Для этой цели внутри фундамента на всю его высоту закладывают арматурный каркас, жестко связывающий верхнюю и нижнюю части фундамента, а основание делают уширенным, в виде опорной площадки-анкера, которая не позволяет вытащить фундамент из земли при морозном пучении
